氣動對夾式球閥
詳情介紹
產品說明
一、氣動超薄對夾球閥概述
氣動對夾球閥采用支架與執行機構連接,具有結構緊湊體積小,重量輕,摩擦力小, 回差小,動作平穩可靠等優點。
氣動對夾式球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成,閥體部分同“1”電動球閥閥體一樣。
氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位),故障下要求保位時,配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥,需配電磁閥以及行程開關等;對比例式調節閥,需配定位器。
二、氣動超薄球閥技術參數
閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力(MPa) | 閥體材料 |
球閥 | 6-氣動 6s-氣動帶手動 | 對夾式 | 浮動球直通 | F-氟塑料 H-合金鋼 PPL | 1.6 2.5 4.0 6.4 | 按表內閥體 材料代號 |
公稱通徑DN(mm) | 15-150 | |||||
材料材料代號 | C | P | R | |||
主 要 零 件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
適 用 工 況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
適用溫度 | -28℃~250℃ | |||||
控制型式 | 雙作用/單作用 | |||||
作用型式 | 切斷/調節 | |||||
輸入信號 | 電信號:0~10mA、-4~10mA 氣信號20~100kPa | |||||
回信電壓 | AC220V/DC24V | |||||
工作介質 | 凈化壓縮壓氣 | |||||
執行器 | 型號 | 63RA系列、AW系列 | ||||
氣源壓力 | 0.3~0.7MPa |

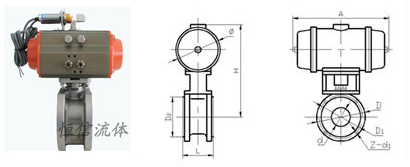

三、超短氣動球閥 安裝尺寸
公稱通徑DN(mm) | 尺 寸 | 執行器型號 | ||||||
L | D | D1 | D2 | B | F | Z-φd | ||
15 | 35 | 95 | 65 | 45 | 14 | 2 | 4-M12 | 可選配63000RA或AW系列執行器 (以上選配僅供參選 具體選用根據實際要求) |
20 | 38 | 105 | 75 | 55 | 14 | 4-M12 | ||
25 | 42 | 115 | 85 | 65 | 14 | 4-M12 | ||
32 | 50 | 135 | 100 | 78 | 16 | 4-M16 | ||
40 | 60 | 145 | 110 | 85 | 16 | 4-M16 | ||
50 | 70 | 160 | 125 | 100 | 16 | 3 | 4-M16 | |
65 | 95 | 180 | 145 | 120 | 18 | 4/8-M16 | ||
80 | 118 | 190 | 160 | 135 | 20 | 8-M16 | ||
100 | 140 | 215 | 180 | 155 | 20 | 8-M16 | ||
125 | 175 | 245 | 210 | 185 | 22 | 8-M16 | ||
150 | 210 | 280 | 240 | 210 | 24 | 8-M20 |
