氣動固定球閥
詳情介紹
氣動固定球閥概述
Q647型氣動固定式球閥是新一代高性能球閥, 適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥 前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧 與閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封因而安裝沒有流向限制,是雙向的。
氣動固定球閥有二片式和三片式兩種閥體結構,中法蘭 用螺栓連接,密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內,鋼圈后部設有彈簧保證閥座緊貼球體,保證密封。上下閥桿均設有PTFE軸 承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接觸位置。采用全通徑的結構使閥門流量孔么與管線內徑一致,以便管線清掃。
氣動固定球閥是雙向閥,流向無限制。中法蘭用螺柱連接,上下閥桿均設有滑動軸承,減少磨擦,使用操作省力、平穩。在正常情況下:壓力低時閥座密封依靠彈簧預緊力使閥座緊 貼球體達到密封,壓力高時,在閥座上形成活塞效應,在上游介質壓力作用下,使閥座壓緊球體達到密封、氣動固定球閥,氣動球閥,球閥廣泛應用于過程控制系統 實現開或關。
氣動固定球閥技術參數
材料代號 | C | P | R | |
主 要 零 件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球芯 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
密封圈 | 增強聚四氟乙烯、合金鋼、PPL | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 醋酸類 | 硝酸類 |
適用溫度 | -28℃~300℃ | |||
控制型式 | 雙作用/單作用 | |||
作用型式 | 切斷/調節 | |||
輸入信號 | 4-20 mA | |||
回信電壓 | AC220V/DC24V | |||
執行器 | 型號 | GT系列、AT系列、AW系列 | ||
氣源壓力 | 0.4~0.7MPa |

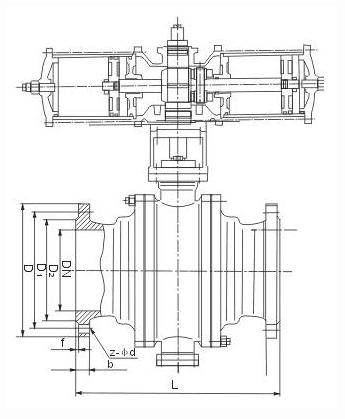

氣動固定球閥連接尺寸表
公稱 通徑DN(mm) | 尺 寸 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||
L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | L | D | D1 | B | Z-φD | |
50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 |
65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 |
80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 |
125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 |
150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 |
200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 |
250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | |||||
300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | |||||
350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | |||||
400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | |||||
450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | |||||
500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 |
