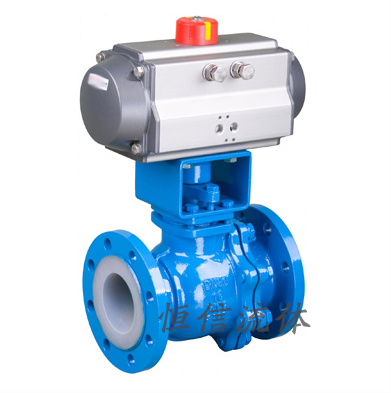

(襯氟)氣動球閥
詳情介紹
(襯氟)氣動球閥產品說明
(襯氟)氣動球閥是采用氟塑料作為內襯,并配之以新型的帶桿球體結構,再加上其獨特的彈性唇式密封座結構,使其具有普通球閥的各項優點,能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩??勺鏖_關或調節之用,本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣),在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量,并可用于掃線清洗或隔離輸送的管道。
(襯氟)氣動球閥產品廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,特別是具有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
(襯氟)氣動球閥技術參數
設計標準:GB12237-89 SNV 企標
結構長度:GB12221-89 JB1686
法蘭標準:JB/T79 GB9113 HG20592 ANSI B16.5
公稱壓力:1.0、1.6、2.5MPa 150Lb
檢驗試驗:JB/T9092-99,電火花檢測
驅動方式:手動、蝸輪、氣動、電動。
(襯氟)氣動球閥主要外形尺寸與連接尺寸( mm ):
公稱通徑 | L | D | D1 | D2 | b | f | Z-φd | L1 | H |
Q41F46-16 Q41F40-16 Q41EA-16 Q41F2-16 Q41PO-16 | |||||||||
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 120 | 95 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 130 | 98 |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 150 | 104 |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | 190 | 115 |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | 220 | 125 |
50 | 200 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | 230 | 132 |
65 | 220 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 270 | 148 |
80 | 250 | 195 | 160 | 135 | 20 | 3 | 4-φ18 | 300 | 165 |
100 | 280 | 215 | 180 | 155 | 22 | 3 | 4-φ18 | 330 | 180 |
125 | 320 | 245 | 210 | 185 | 24 | 3 | 4-φ18 | 600 | 230 |
150 | 360 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 800 | 288 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 1000 | 325 |
