(硬密封)電動蝶閥

詳情介紹

(硬密封)電動蝶閥產品說明

電動硬密封蝶閥

(硬密封)電動蝶閥產品特點

1、電動蝶采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

5、電動蝶具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

(硬密封)電動蝶閥主要技術參數

公稱通經DN(mm)50~2000
公稱藥理PN(MPa)0.61.01.62.5
密封試驗(MPa)0.661.11.762.75
強度試驗(MPa)0.91.52.43.75
適用溫度碳鋼:-29℃~425℃不銹鋼:-40℃~650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動

(硬密封)電動蝶閥主要零部件材料


零件名稱
材料
閥體WCB、合金鋼、不銹鋼、QT4500
蝶板WCB、合金鋼、不銹鋼、QT4500
閥軸2Cr13不銹鋼、合金鋼
密封圈不銹鋼圈
填料柔性石墨

(硬密封)電動蝶閥采用標準


制造標準
JB/T 8527-97
法蘭標準GB9113-2000
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

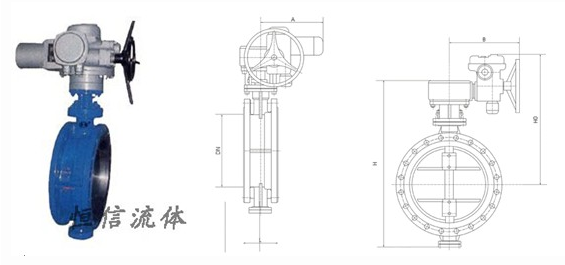

(硬密封)電動蝶閥主要外形連接尺寸(單位:mm)


公稱通經(DN)
主要尺寸法蘭尺寸和螺栓規格
1.0MPa1.6MPa2.5MPa
LH1HDD1n-ФdDD1n-ФdDD1n-Фd
50108530112165125481651254816512548
65112530115185145481851454818514588
80114565120200160482001608820016088
10012760013822018088220180882351908-22
12514064016425021088250210882702208-26
1501407051752852408-222852408-223002508-26
2001527752003402958-2234029512-2236031012-26
25016594524339535012-2240535512-2642537012-30
300178107025044540012-2246041012-2648543016-30
350190114028050546016-2252047012-2655549016-33
400216121030556551516-2658052516-2662055016-36
450222133535061556520-2664058516-3067060020-36
500229141538067062020-2671565020-3073066020-36
600267160544578072520-3084077020-3384577020-39
700292184448089584024-3091084024-3696087524-42
8003182040530101595024-33102595024-39108599024-48
90033022555801115105028-331125105028-391185109028-48
100041023806501230116028-361255117028-421320121028-56
120047026407601455138032-391485139032-481530142032-56
140053028868501675159036-421685159036-481755164036-62
1600600315610301915182040-481930182040-561975186040-62
1800670342112302115202044-482130202044-562195207044-70
2000760368513502325223048-482345223048-622425230048-70
