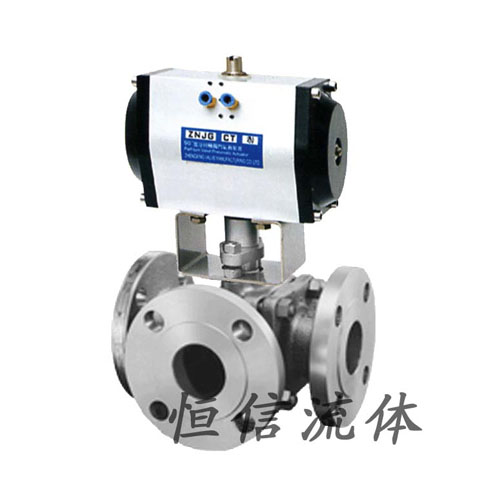

氣動三通球閥
詳情介紹
產品說明
一、氣動三通球閥 用途及特點
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好:利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用:任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口。
4,維修方便:在系統卸壓后,無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或 混合流體。
二、氣動三通球閥 介質流向原理

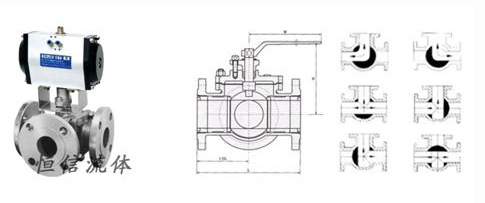

三通球閥分L型和T型,介質流通方向見下圖。L型三通球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:T型三通球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,三通球閥一般采用兩個閥座結構,亦可根據用戶要求采用四閥座結構。
三、氣動三通球閥 執行標準
I 設計和制造:GB/T12237-1989; APl608。
2.檢驗和試驗:GB/T13927-1992; APl 598。
3 法蘭連接:JB/T79]一2-1994; ASME/ANSI B165。
4 結構長度:JD-2002
四、氣動三通球閥 試驗壓力
公稱壓力 PN | 常溫最大 工作壓力 | 殼體 試驗壓力 | 氣密封 試驗壓力 | 高壓密封 試驗壓力 |
1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
C1aSSl50 | 2.0 | 3.0 | 0.6 | 2.2 |
五、氣動三通球閥 使用范圍
殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
碳鋼C型 | 聚四氟乙烯 | ≤150℃ | 水\蒸汽 |
對位聚苯 | ≤300℃ | 油晶等 | |
鉻鎳鈦鋼P型 | 聚四氟乙烯 | ≤150℃ | 硝酸類 |
對位聚苯 | ≤200℃ | ||
鉻鎳鉬鈦鋼R型 | 聚四氟乙烯 | ≤150℃ | 醋酸類 |
對位聚苯 | ≤200℃ |
主要外形尺寸:
公稱壓力 | 公稱通徑 | L | L1 | H | W | 重量 | |||||
Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
1.6 2.5 4.0 CL150 JIS10K | 15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
