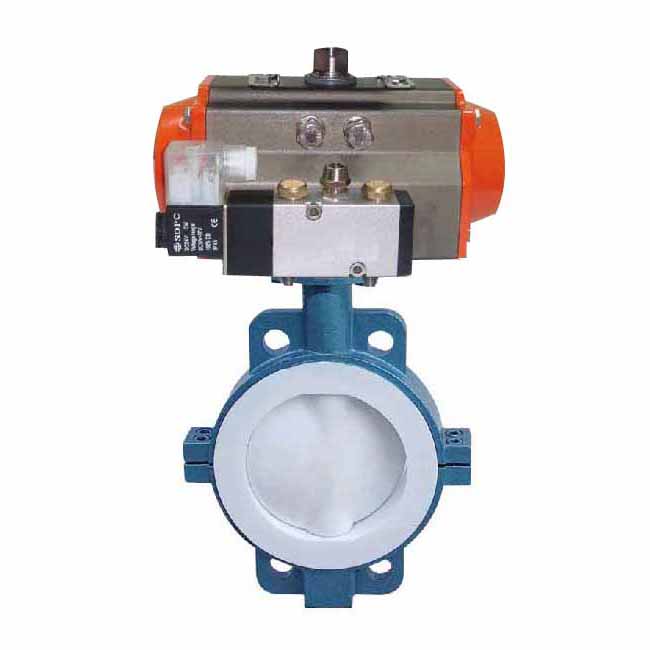

(襯氟)氣動蝶閥
詳情介紹
(襯氟)氣動蝶閥產品說明
一、(襯氟)氣動蝶閥概述
蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
二、(襯氟)氣動蝶閥用途
全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里閥,具有耐腐蝕、無泄漏、壽命長等優點。
(襯氟)氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
三、(襯氟)氣動蝶閥結構特點
①體積小、重量輕、操作輕巧、便于安裝、維修。
②密封性能優良可靠、零泄漏,使用壽命長。
③流量特性趨于直線,調節性能最優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。
四、(襯氟)氣動蝶閥主要零部件材料
序號 | 零件名 | 灰鑄鐵 | 鑄鋼 | 不銹剛 | 超低碳不銹鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 上、下閥體、閥蓋 | A126C.135A | A126 WCB | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
2 | 蝶板 | A126 WCB | A105 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
3 | 蝶板軸 | A182 F6 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
4 | 襯里層/閥座 | PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯) | |||||
5 | O型圈 | VITon (氟橡膠) | VITon (氟橡膠) | ||||
6 | 氣缸 | 鋁合金 | 鑄鋼 |

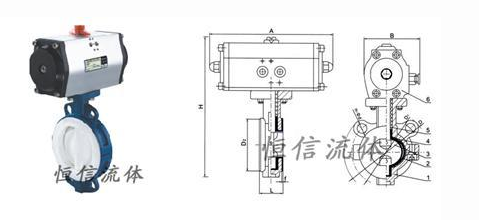

五、(襯氟)氣動蝶閥主要外形尺寸與連接尺寸
公稱通徑 | 標準值 | 參考值 | |||||||||
DN (mm) | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | W(kg) |
ANSI 125Lb 150Lb | |||||||||||
50 | 2 | 43 | 152 | 120.5 | 92 | 2 | 16 | 4-φ19 | 200 | 150 | 5 |
65 | 21/2 | 46 | 178 | 139.5 | 105 | 2 | 18 | 4-φ19 | 250 | 160 | 7 |
80 | 3 | 46 | 190 | 152.5 | 127 | 2 | 19 | 4-φ19 | 250 | 170 | 10 |
100 | 4 | 52 | 229 | 190.5 | 157 | 2 | 24 | 8-φ19 | 300 | 185 | 14 |
125 | 5 | 56 | 254 | 216 | 186 | 2 | 24 | 8-22 | 300 | 210 | 22 |
150 | 6 | 56 | 279 | 241.5 | 216 | 2 | 26 | 8-φ22 | 200 | 230 | 32 |
200 | 8 | 64 | 343 | 298.5 | 270 | 2 | 29 | 8-φ22 | 240 | 285 | 66 |
250 | 10 | 71 | 406 | 362 | 324 | 2 | 31 | 12-φ25 | 240 | 325 | 80 |
300 | 12 | 81 | 483 | 432 | 381 | 2 | 32 | 12-φ25 | 280 | 360 | 94 |
350 | 14 | 92 | 533 | 476 | 413 | 2 | 35 | 12-φ29 | 280 | 430 | 125 |
400 | 16 | 102 | 597 | 540 | 470 | 2 | 37 | 16-φ29 | 320 | 475 | 150 |
450 | 18 | 114 | 635 | 578 | 533 | 2 | 40 | 16-φ32 | 320 | 525 | 172 |
500 | 20 | 127 | 699 | 635 | 584 | 2 | 43 | 20-φ23 | 360 | 565 | 225 |
600 | 24 | 154 | 813 | 749.5 | 692 | 2 | 48 | 20-φ25 | 360 | 630 | 290 |
750 | 30 | 165 | 887 | 846 | 813 | 2 | 45 | 44-φ23 | 400 | 675 | 330 |
900 | 36 | 200 | 1057 | 1009.7 | 972 | 2 | 53 | 44-φ26 | 400 | 805 | 405 |
1050 | 42 | 251 | 1226 | 1171.4 | 1130 | 2 | 59 | 48-φ29 | 500 | 995 | 480 |
1200 | 48 | 276 | 1392 | 1335 | 1289 | 2 | 65 | 44-φ32 | 500 | 1170 | 695 |
