電動對夾硬密封蝶閥

詳情介紹

產品說明

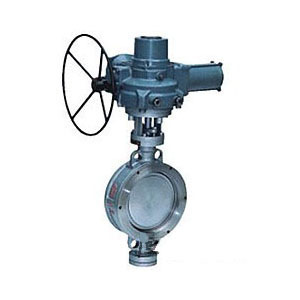

電動對夾硬密封蝶閥

產品概述
D973H電動對夾式硬密封蝶閥、電動對夾式蝶飯,采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥具有雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。

產品特點
1、本閥采用三偏心密封結構,閥座與蝶板磨損小。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

三、主要技術參數

公稱通經DN(mm)50~2000
公稱藥理PN(MPa)0.61.01.62.5
密封試驗(MPa)0.661.11.762.75
強度試驗(MPa)0.91.52.43.75
適用溫度碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱材料
閥體WCB、合金鋼、不銹鋼、QT4500
蝶板WCB、合金鋼、不銹鋼、QT4500
閥軸2Cr13不銹鋼、合金鋼
密封圈不銹鋼圈
填料柔性石墨

五、采用標準

制造標準JB/T 8527-97
法蘭標準GB9113-2000
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

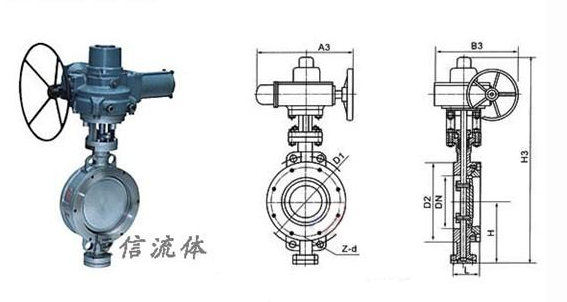

六、D973H0/16/25/電動對夾式硬密封蝶閥主要外形連接尺寸(單位:mm)

公稱通經(DN)主要尺寸法蘭尺寸和螺栓規格
1.0MPa1.6MPa2.5MPa
LHH1D14-Ф-MD14-Ф-MD14-Ф-M
5043530112125Ф18125Ф18125Ф18
6546530115145Ф18145Ф18145Ф18
8049565120160Ф18160Ф18160Ф18
10056600138180Ф18180Ф18190Ф23
12564640164210Ф18210Ф18220Ф27
15070705175240Ф23240Ф23250Ф27
20071775208295M20295M20310M24
25076945243350M20355M24370M27
300831070283400M20410M24430M27
350921140310460M20470M24490M30
4001021210340515M24525M27550M33
4501141335380565M24585M27600M33
5001271415410620M24650M30660M33
6001541605470725M27770M33770M36
7001651844550840M27840M33875M39
8001902040640950M30950M36990M45
90020322557101050M301050M361090M45
100021623807701160M331170M391210M52
120025426408901380M361390M451420M52
