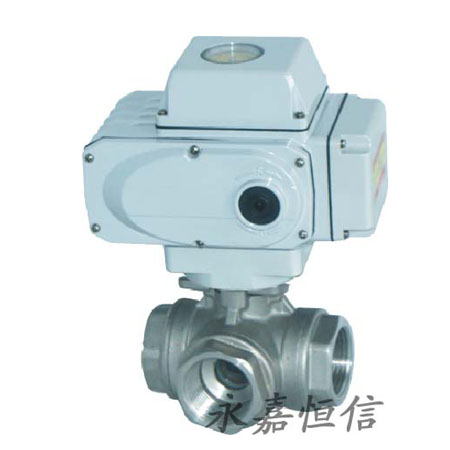

電動三通絲口球閥
詳情介紹
產品說明
概述:
Q914/5F電動絲口三通球閥可為L形和T形,L形(Q914F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q915F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。
技術參數和性能:
系列電動執行機構技術參數 | 閥體參數 | ||
電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN6~100mm |
輸出力矩 | 50N·M~2000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 不銹鋼 |
動作范圍 | 0~90°±5° | 閥體材質 | 球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 球體材質 | 304/316/316L不銹鋼 |
環境溫度 | -30°~60° | 閥座密封 | PTFE、PPL、金屬密封 |
手動操作 | 附帶手柄操作 | 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
限 位 | 電氣、機械二重限位 | 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | ||
輸入信號 | 0-10,1-5VDC/4-20mA(智能型) | 特 點 | 連線簡單、流向切換、阻力小、動作穩定 |
訂貨說明
1、電源電壓:DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型:開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V,0-10V
外形尺寸
公稱通徑DN | G | L1 | L | H | D | 額定功率 | 額定電流 |
6 | 70 | 155 | 70 | 95 | 65 | 15W | 0.2A |
10 | 70 | 155 | 70 | 105 | 75 | 15W | 0.2A |
15 | 70 | 155 | 70 | 115 | 86 | 15W | 0.2A |
20 | 83 | 155 | 83 | 140 | 100 | 15W | 0.2A |
25 | 180 | 208 | 312 | 150 | 110 | 25W | 0.5A |
32 | 200 | 208 | 325 | 165 | 125 | 25W | 0.5A |
40 | 220 | 208 | 336 | 185 | 145 | 25W | 0.5A |
50 | 250 | 256 | 365 | 200 | 160 | 50W | 0.8A |
65 | 280 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
80 | 320 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
100 | 360 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
