手動裝置
詳情介紹
產品說明
手動裝置
概述
減速器可與氣動裝置聯合使用,用于90度開啟的蝶閥、旋塞閥等實現手動或氣動驅動。
主要特點
1、體積小、重量輕、設計合理、式樣新穎;
2、產品系列化,輸出轉矩與氣動裝置,各種閥門匹配。
3、蝸輪連接內孔有相隔90度的兩個鍵槽,以便用戶根據需要選擇裝置同閥體的相對位置。
4、可自由切換手動和氣動:提起限位銷,旋轉偏心裝置180度,限位銷自動限位,實現氣動;反之,實現手動;
5、產品出廠時,裝有專用潤滑脂,與閥裝配后,整體密封、防塵、防水。
6、防護等為IP65。
使用說明
一、減速器底面與閥門連接,支架面與氣缸連接,閥軸也蝸輪內孔配合穿過,閥軸端四方與氣缸方孔配合:(工作過程:氣動時氣缸帶動閥軸,蝸輪同轉。手動時蝸桿與蝸輪嚙合,帶動閥軸轉動,氣缸活塞亦隨動。)
二、轉動手柄(外轉180度)在合上蝸桿上,會出現柄齒現象,需轉動手輪一個角度即可合上。
三、減速器的支架蓋有三種,用戶可根據需要選用,配置不同型號的氣缸。
四、氣動與手動不能同時驅動。
技術參數
型號 | 速比 | 輸入扭矩(N·M) | 輸出鈕矩(N·M) | 手輪直徑 | 重量 |
LH26 | 26:1 | 70 | 300 | 200 | 13 |
LH38 | 30:1 | 60 | 500 | 200 | |
75 | 600 | 250 | |||
90 | 700 | 300 | 17 | ||
LH54 | 54:1 | 100 | 1000 | 250 | |
120 | 1200 | 300 | |||
LH80A | 80:1 | 110 | 1600 | 300 | 22 |
140 | 2000 | 400 | |||
LH78 | 70:1 | 200 | 3100 | 600 |

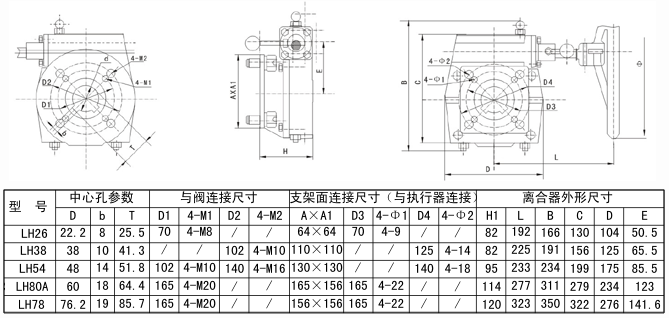

外形尺寸
