帶頸視鏡
詳情介紹
產品說明
帶頸視鏡
產品概述：
帶頸視鏡是工業設備裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的容器中，視鏡能隨時觀察容器中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
主要技術參數：
殼體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯、石墨金屬纏繞執片。
工作壓力（MPa）：≤0.6
工作溫度（℃）：0~250℃、 0~800℃
主要材料表
| 殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
| 視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
| 工作溫度（℃） | 0~250 | 0~800 |
| 公稱壓力（Mpa） | ＜0.6 | 0.6~2.5 |
| 密封件材質 | 丁腈橡膠、聚四氟乙烯、石墨金屬纏繞執片 | |
| 連接形式 | 螺紋連接、法蘭連接 | |
| 允許急變溫度（℃） | ＜60 | |

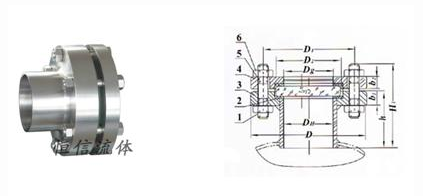

連接尺寸：
| 公稱直徑DN | 公稱壓力Mpa | D | D1 | dH | h | ≈H | 重量kg | 標準號 |
| 50 | 0.6 | 115 | 90 | 57 | 45 | 73 | 1.69 | JB595-64 |
| 80 | 145 | 120 | 89 | 50 | 82 | 3.25 | ||
| 125 | 205 | 175 | 133 | 50 | 88 | 6.65 | ||
| 150 | 230 | 200 | 159 | 60 | 100 | 8.61 | ||
| 50 | 1.0 | 130 | 100 | 57 | 70 | 113 | 4.2 | HGJ502-86 |
| 1.6 | 116 | 4.5 | ||||||
| 2.5 | 120 | 5.0 | ||||||
| 80 | 1.0 | 160 | 130 | 89 | 6.4 | |||
| 1.6 | 127 | 7.0 | ||||||
| 2.5 | 7.4 | |||||||
| 100 | 1.0 | 200 | 165 | 108 | 80 | 128 | 10.9 | |
| 1.6 | 143 | 11.6 | ||||||
| 125 | 1.0 | 225 | 190 | 133 | 13.6 | |||
| 150 | 1.0 | 250 | 215 | 159 | 150 | 17.4 | ||
| 200 | 1.0 | 300 | 265 | 200 | 160 | 22.1 |
法蘭標準：HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
