玻璃視盅
詳情介紹
產品說明
產品概述玻璃管視鏡是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品等工業生產裝置的管道中,視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。
主要技術參數:
殼體材質:碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
視窗材質:鋼化硼硅玻璃、石英玻璃。
密封材質:丁腈橡膠、聚四氟乙烯。
工作壓力(MPa):≤0.6
工作溫度(℃):0~200℃
玻璃管視鏡:
殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L、 鋼內襯四氟 |
視窗材料 | 鋼化硼硅玻璃 |
工作溫度(℃) | 0~200 |
使用壓力(MPa) | <0.6 |
密封件材質 | 丁腈橡膠、聚四氟乙烯 |
連接形式 | 螺紋連接、法蘭連接 |
允許急變溫度(℃) | <60 |

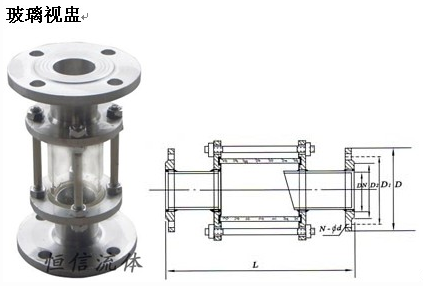

法蘭連接尺寸
G | DN | L | D | D1 | D2 | N-фd |
1/2 | 15 | 250 | 95 | 65 | 46 | 4-ф14 |
3/4 | 20 | 250 | 105 | 75 | 55 | 4-ф14 |
1 | 25 | 250 | 115 | 85 | 65 | 4-ф14 |
1-1/4 | 32 | 250 | 135 | 100 | 78 | 4-ф18 |
1-1/2 | 40 | 250 | 145 | 110 | 85 | 4-ф18 |
2 | 50 | 250 | 160 | 125 | 100 | 4-ф18 |
2-1/2 | 65 | 250 | 180 | 145 | 120 | 4-ф18 |
3 | 80 | 250 | 195 | 160 | 135 | 4-ф18 |
4 | 100 | 250 | 215 | 180 | 155 | 8-ф18 |
5 | 125 | 250 | 245 | 210 | 185 | 8-ф18 |
6 | 150 | 250 | 280 | 240 | 210 | 8-ф23 |
