電動蝶閥結構原理及安裝前的準備
電動蝶閥是一種截止閥為環形盤或圓盤的調節閥。鑰匙由油路板、閥桿、閥瓣和密封圈組成。油路板為圓柱形,徑向短長,內嵌蝶板。蝶閥的蝶板貼在管道的直徑上。在蝶閥油路板的圓柱形安全通道內,圓盤形蝶板繞中心線旋轉,旋轉角度為0°~95°。當旋轉到95°時,閘閥將完全旋轉。
電動蝶閥結構簡單,重量輕,非常輕便,由幾個部分組成。此外,只需旋轉95°即可快速開啟和關閉,使用方便,同時閘閥具有優良的流體控制特性。當電動蝶閥處于全開位置時,物料流經油路板時的摩擦阻力僅為蝶板的厚度,所以閘閥的氣體壓力不大,流量監控特性。電動蝶閥有兩種密封類型:彈性密封和金屬密封。對于延性密封閘閥,密封環可以安裝在油路板中或安裝在蝶板附近。金屬密封蝶閥通常比韌性密封蝶閥長,但無法保證完美密封。雖然金屬密封蝶閥可以集成到更高的工作溫度,但韌性密封蝶閥的缺點是溫度有限。
電動蝶閥被指定為流量監測應用時,選擇正確的閥門尺寸和類型很重要。蝶閥結構的基本原理特別適用于大口徑閥門的制造。蝶閥不僅用于原油、液化氣、化工廠和污水處理等一般工業生產,還用于火力發電廠的冷卻系統。

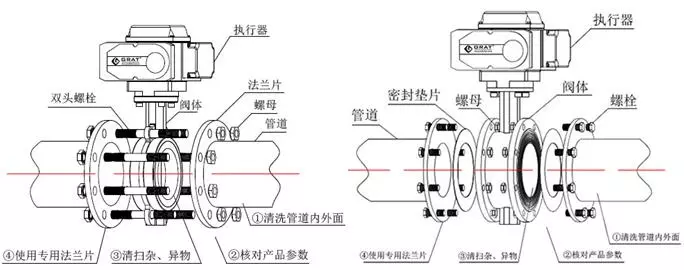

常見的電動蝶閥有兩種:對夾式蝶閥和法蘭蝶閥。對夾式蝶閥使用雙頭螺栓將閘閥連接在兩個管道法蘭之間。法蘭蝶閥在閘閥上有一個法蘭。使用地腳螺栓將閘閥的兩側環法蘭連接到管道法蘭上。
電動蝶閥安裝前的準備工作
1、開啟后,按時安裝。不要隨意松開閥門固定螺釘和螺母。
2、可以加裝電動蝶閥。為便于維護,我們建議您不要在管道上以任何角度倒置安裝。
3、安裝電動蝶閥法蘭時,需確保法蘭面與密封膠對齊,螺絲均勻擰緊,密封面完美貼合。..如果螺釘擰緊不均勻,橡膠塊會堵塞蝶板或撞擊蝶板,導致閥桿泄漏。
